In den Überwachungsterminals der SK-Baureihen ist die komplette Elektronik für die Auswertung der Sensorsignale, die Visualisierung für die Prozessüberwachung und die Datenerfassung in einem platzsparenden, formschönen Flachgehäuse untergebracht. Bei der Konzeption der Gerätesysteme haben wir größten Wert gelegt auf zuverlässiges, störungsfreies Arbeiten auch in den typisch rauhen Umgebungsbedingungen eines Produktionsbetriebes. So sorgt ein aufwändiges Wärmemanagement dafür, dass die Elektronik möglichst wenig Energie verbraucht, die Betriebstemperaturen damit niedrig bleiben und so die Lebensdauer der elektronischen Komponenten verlängert wird. Die PC-basierenden Systeme arbeiten lüfterlos und mit den neuesten Windows-Betriebssystemen.

Im Frühjahr 2021 wurde mit der neuen Geräteserie CPX der Nachfolger der aktuellen Geräteserie CPS vorgestellt. Die neue Geräteserie CPX zeichnet sich durch eine rundum erneuerte Hardware aus und bietet dem Anwender einen modernsten Bedienkomfort. Vom neuen Signalprozessor bis zum kapazitiven Touch basiert diese Serie auf dem aktuellsten Stand der Technik.

  • Aktuelle Geräteserie CPS verfügbar ab 2010
  • kompaktes Flachgerät mit grossem 15" Touch-Farbdisplay
  • für Prozess- und Werkzeugüberwachung
  • integrierte, lüfterlose PC-Technik
  • Windows 10
  • bis 32 analoge Kanäle
  • 5 binäre Eingänge/5 Ausgänge (erweiterbar)
  • Anschluss für Drehwinkelgeber
  • Anschluss für Servomodul (SSI)
  • Mandonic Hüllkurvenautomatik
  • Foxmatic Überwachungstechnik
  • Mandon®-Technologie mit automatischem Vorschlagswesen
  • M-Apps zur Analyse der Maschinenleistung
  • SK-Puzzlemaster Expertensystem
  • Walzeneinrichthilfe mit Spurkontrolle DMI/DMA (Die Match Indicator)
  • Trend, Q-Faktor, Werkzeugsicherung mit Binärsensoren
  • SK-Cockpit Multifunktionsanzeige
  • RFID-Schlüssel für Zugangsberechtigung
  • einfachste Bedienung
  • Quick-Install-Technik
  • Anschluss für Betriebsdatenerfassung mit SK-go!®
  • OPC-UA Schnittstellenmodul
  • ready for Industrie 4.0
  • vorbereitet für PTO 4.0 Prozessdatendokumentation
  • vorbereitet für Machine Condition Monitoring
  • Abmessung 385 B x 325 H x 135 T (mm)

Die Funktionen sind teilweise optional.

SK800 - Kaltmassiv - DE

SK800 - Hotformer - DE

SK800 - Stanzen - DE

  • Aktuelle Geräteserie CPS verfügbar ab 2010
  • kompaktes Flachgerät mit grossem 10,4” Touch-Farbdisplay
  • für Prozess- und Werkzeugüberwachung
  • integrierte, lüfterlose PC-Technik
  • Windows 10
  • bis 16 analoge Kanäle
  • 5 binäre Eingänge/5 Ausgänge (erweiterbar)
  • Anschluss für Drehwinkelgeber
  • Anschluss für Servomodul (SSI)
  • Mandonic Hüllkurvenautomatik
  • Foxmatic Überwachungstechnik
  • Mandon®-Technologie mit automatischem Vorschlagswesen
  • M-Apps zur Analyse der Maschinenleistung
  • SK-Puzzlemaster Expertensystem
  • Walzeneinrichthilfe mit Spurkontrolle DMI/DMA (Die Match Indicator)
  • Trend, Q-Faktor, Werkzeugsicherung mit Binärsensoren
  • SK-Cockpit Multifunktionsanzeige
  • RFID-Schlüssel für Zugangsberechtigung
  • einfachste Bedienung
  • Quick-Install-Technik
  • Anschluss für Betriebsdatenerfassung mit SK-go!®
  • OPC-UA Schnittstellenmodul
  • ready for Industrie 4.0
  • vorbereitet für PTO 4.0 Prozessdatendokumentation
  • vorbereitet für Machine Condition Monitoring
  • Abmessung nur 290 B x 240 H x 115 T (mm)

Die Funktionen sind teilweise optional.

SK500TP - Stanzen - DE

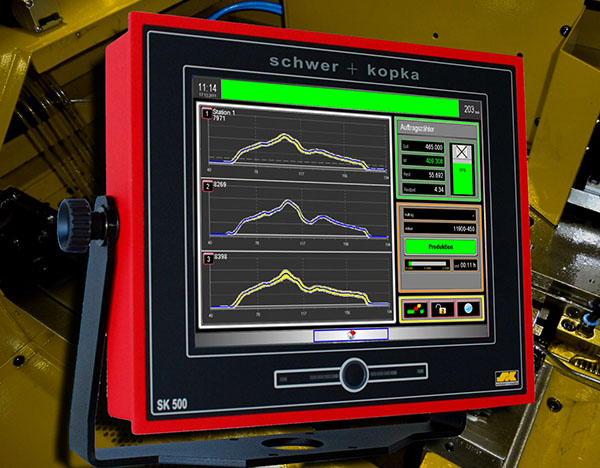

  • Aktuelle Geräteserie CPS verfügbar ab 2010
  • kompaktes Flachgerät mit grossem 10,4” Touch-Farbdisplay
  • für Prozess- und Werkzeugüberwachung
  • integrierte lüfterlose PC-Technik
  • Windows 10
  • bis 8 analoge Kanäle
  • 5 binäre Eingänge/5 Ausgänge (erweiterbar)
  • Anschluss für Drehwinkelgeber
  • Mandonic Hüllkurvenautomatik
  • Foxmatic Überwachungstechnik
  • SK-Puzzlemaster Expertensystem
  • Walzeneinrichthilfe mit Spurkontrolle DMI/DMA (Die Match Indicator)
  • Trend, Q-Faktor, Werkzeugsicherung mit Binärsensoren
  • SK-Cockpit Multifunktionsanzeige
  • RFID-Schlüssel für Zugangsberechtigung
  • einfachste Bedienung
  • Quick-Install-Technik
  • Anschluss für Betriebsdatenerfassung mit SK-go!®
  • OPC-UA Schnittstellenmodul
  • ready for Industrie 4.0
  • vorbereitet für PTO 4.0 Prozessdatendokumentation
  • vorbereitet für Machine Condition Monitoring
  • Abmessung nur 290 B x 240 H x 115 T (mm)

Die Funktionen sind teilweise optional.

SK500 - Kaltmassiv - DE

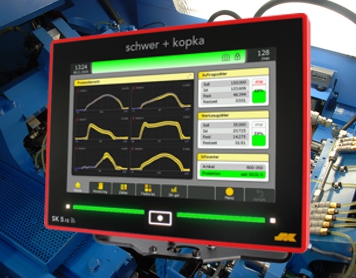

  • Neueste Geräteserie CPX verfügbar ab 2021
  • 360° Prozessüberwachung für Werkzeug- und Maschinenschutz
  • leistungsstarker Dual Core Prozessor
  • 12,1” kapazitiver Multi-Touch mit leuchtstarkem LED-Display
  • bis 16 Analogeingänge mit hochdynamischer Signalverstärkung
  • 5 digitale Ein- und Ausgänge
  • EasyTouch Steuerelement und Betriebsart-Anzeige
  • Schnittstelle für inkrementelle und SSI-Drehwinkelgeber
  • ready for IIoT / MES / MDE / BDE

Grundfunktionen:

  • Multi-Cockpit Bedienoberfläche
  • 8k Hüllkurvenmonitoring mit Mustererkennung
  • Messfensterautomatik
  • dynamische Startautomatik nach Maschinenstop
  • Signalstabilisierung bei Drehzahlschwankungen
  • Leerlauferkennung für Gewindewalzen
  • Monitoring-Modul: Triple-Profil
  • Flexible Sortier-Funktionen
  • Triple-Trend-Technologie (Zeit, Hub, PQI)
  • PTO-replay
  • Auftrags-, Werkzeug-, Auto2-Zähler

Besondere Merkmale:

  • SPC-, Sortier-, Dosier- und Zusatz-Zähler
  • Monitoring-Module: A+, M+ and Triple profile
  • PTO-express mit Laufzeitanalyse und Parameterlogbuch
  • Produktionsstatistik
  • Screenshot to USB

 SK5.12 - Kaltmassiv - DE

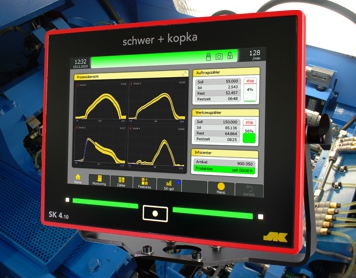

  • Neueste Geräteserie CPX verfügbar ab 2021
  • 360° Prozessüberwachung für Werkzeug- und Maschinenschutz
  • leistungsstarker Dual Core Prozessor
  • 10,1” kapazitiver Multi-Touch mit leuchtstarkem LED-Display
  • bis 8 Analogeingänge mit hochdynamischer Signalverstärkung
  • 5 digitale Ein- und Ausgänge
  • EasyTouch Steuerelement und Betriebsart-Anzeige
  • Schnittstelle für inkrementelle Drehwinkelgeber
  • ready for IIoT / MES / MDE / BDE

Grundfunktionen:

  • Multi-Cockpit Bedienoberfläche
  • 8k Hüllkurvenmonitoring mit Mustererkennung
  • Messfensterautomatik
  • dynamische Startautomatik nach Maschinenstop
  • Signalstabilisierung bei Drehzahlschwankungen
  • Leerlauferkennung für Gewindewalzen
  • Flexible Sortier-Funktionen
  • Triple-Trend-Technologie (Zeit, Hub, PQI)
  • PTOreplay
  • Auftrags-, Werkzeug-, Auto2-Zähler

Besondere Merkmale:

  • SPC- und Sortier-Zähler
  • Monitoring-Module: A+ und M+

SK4.10 - Kaltmassiv - DE

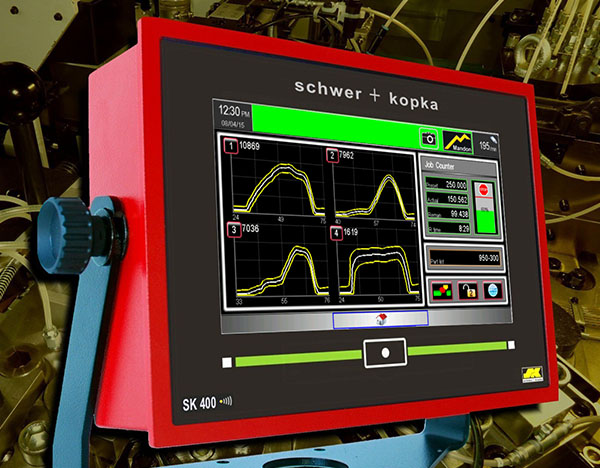

  • Aktuelle Geräteserie CPS verfügbar ab 2010
  • kompaktes Flachgerät mit 7” Touch-Farbdisplay im 16:9 Format
  • für Prozess- und Werkzeugüberwachung
  • bis 16 analoge Kanäle
  • 5 binäre Eingänge/5 Ausgänge (erweiterbar)
  • Anschluss für Drehwinkelgeber
  • Mandonic Hüllkurvenautomatik
  • Foxmatic Überwachungstechnik
  • SK-Puzzlemaster
  • Mandon®-Technologie mit automatischem Vorschlagswesen
  • Walzeneinrichthilfe mit Spurkontrolle DMI/DMA (Die Match Indicator)
  • Trend, Q-Faktor, Werkzeugsicherung mit Binärsensoren
  • SK-Cockpit Multifunktionsanzeige
  • RFID-Schlüssel für Zugangsberechtigung
  • einfachste Bedienung
  • Quick-Install-Technik
  • Anschluss für Betriebsdatenerfassung mit SK-go!®
  • OPC-UA Schnittstellenmodul
  • ready for Industrie 4.0
  • vorbereitet für PTO 4.0 Prozessdatendokumentation
  • Abmessung nur 230 B x 165 H x 60 T (mm)

Die Funktionen sind teilweise optional.
