Das Maschinenterminal ist die Kommunikationseinheit für den gesamten Datenaustausch zwischen der Maschine und MES, und für den Maschinenbediener ist es der umfassende Informationsleitstand. Das Terminal erfasst alle Leistungsdaten von der Maschine wie Laufzeiten, Stillstandszeiten, Stillstandsgründe, Taktraten, gefertigte Mengen und vieles mehr und leitet diese an MES weiter.

Im Gegenzug informiert es den Bediener über die anstehenden Aufträge und Artikel mit Sollmengen, geplanten Taktraten sowie ggf. weiteren Informationen und Dokumenten wie Zeichnungen, Qualitätshinweisen, Einrichtwerte, Schichtübergabeprotokolle, etc.

Unser Terminalprogramm reicht vom kostengünstigen Kompaktgerät mit 4,3" Touch-Screen bis hin zu PC-basierenden Terminals mit aktuell 10" und 15" Bildschirmgröße. Für die on-line Anbindung beliebiger Maschinen in Gruppen von bis zu 32 Anlagen liefern wir die SK-IK Zähladapter.

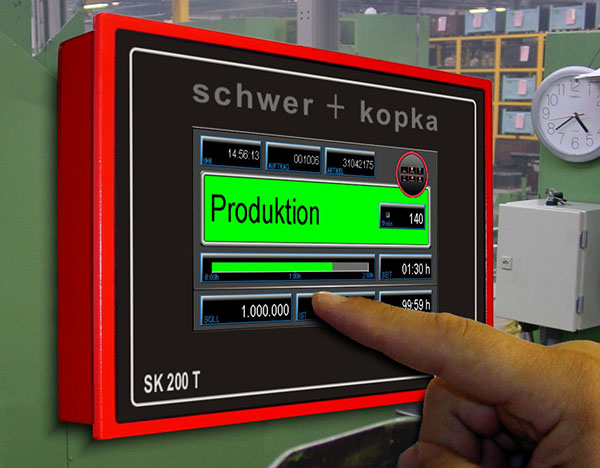

Kostengünstiges, sehr kompaktes Touch-Screen Terminal

  • für Einzelmaschinen
  • 4,3" Farbbildschirm mit Touch-Screen
  • Ethernet-Anschluss oder optional W-LAN
  • 2 Eingänge für Maschinensignale wie Stückimpuls, Betriebart oder Takt
  • 2 Ausgänge z, B. für Maschinenverriegelung oder Anzeigelampe
  • optionaler Barcodeanschluss
  • Abmessung nur 150 x 100 x 35 mm (B x H x T)

 Terminalfunktionen:

  • Auftragsan-/abmeldung
  • Auftragstacho mit Tickerband
  • Stückzähler, Ausschusserfassung, Chargenwechsel
  • Störgrundeingabe
  • Personalan-/abmeldung

  pdf SK200T - MES - DE (185 KB)

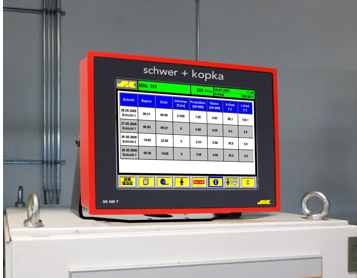

Kompaktes Touch-Screen Terminal

  • für Einzelmaschinen und Gruppen bis 32 Maschinen
  • 10,4” Farbbildschirm mit Touch-Screen
  • lüfterloser PC mit Windows 10
  • Ethernet-Anschluss oder optional W-LAN
  • optional integrierter RFID-Leser
  • opt. Count-Modul für den Direktanschluss von bis zu 4 Maschinen
  • serielle Schnittstelle für Lesegeräte
  • USB-Schnittstellen

Terminalfunktionen:

  • Auftragsan-/abmeldung
  • Auftragstacho mit Tickerband
  • Stückzähler, Ausschusserfassung, Chargenwechsel
  • Störgrundeingabe
  • Personalan-/abmeldung
  • Werkzeugverbrauch (Liste)
  • Bearbeiten von Instandhaltungsaufträgen
  • Anlegen von Reparaturaufträgen
  • Message Transfer (Grafik)
  • Anzeige von PDF-Dokumenten

  pdf SK600T - MES - DE (153 KB)

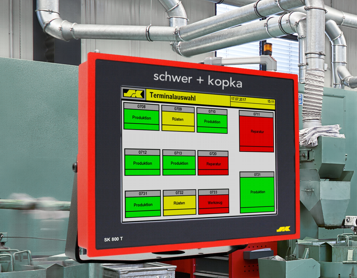

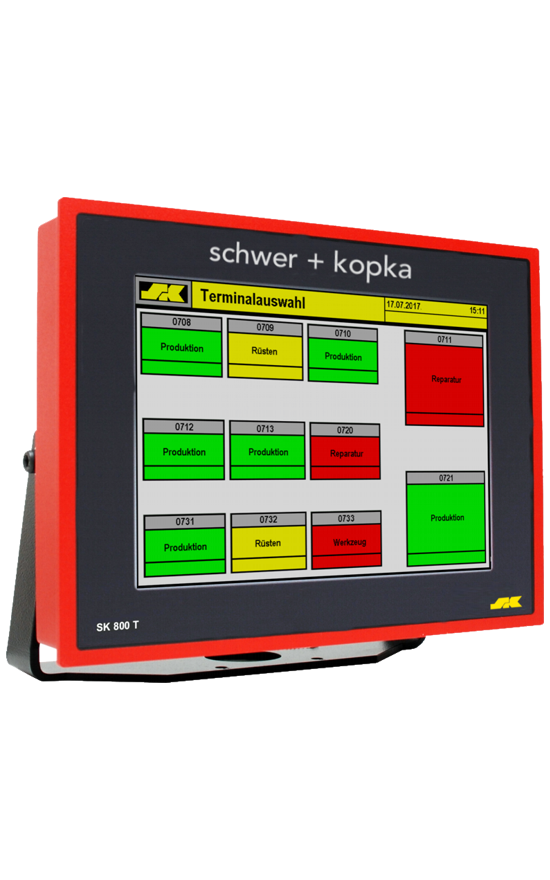

Komfortterminal mit grossem Touch-Screen

  • für Einzelmaschinen und Gruppen bis 64 Maschinen
  • 15” Farbbildschirm mit Touch-Screen
  • lüfterloser PC mit Windows 10
  • Ethernet-Anschluss oder optional W-LAN
  • optional integrierter RFID-Leser
  • opt. Count-Modul für den Direktanschluss von bis zu 4 Maschinen
  • serielle Schnittstelle für Lesegeräte
  • USB-Schnittstellen

 Terminalfunktionen:

  • Auftragsan-/abmeldung
  • Auftragstacho mit Tickerband
  • Stückzähler, Ausschusserfassung, Chargenwechsel
  • Störgrundeingabe
  • Personalan-/abmeldung
  • Werkzeugverbrauch (Liste)
  • Bearbeiten von Instandhaltungsaufträgen
  • Anlegen von Reparaturaufträgen
  • Message Transfer (Grafik)
  • Anzeige von PDF-Dokumenten

pdf SK800T - MES - DE (149 KB)

Universeller Adapter zum Anschluss und Sammeln von Zählimpulsen und/oder Maschinenstatusmeldungen für die Anbindung beliebiger Maschinen an MES. Der Adapter meldet direkt an den zentralen MES-Server die relevanten Betriebsdaten wie Laufzeiten, Stillstandzeiten, Maschinentaktrate und die gefertigten Mengen. Dazu benötigt er lediglich einen kurzen Impuls von der Maschine, wenn ein Teil gefertigt wurde. Weitere Daten wie z. B. Auftragsnummer, Störgründe. Personalmeldungen oder Ausschussmeldungen lassen sich über unsere MES-Terminals für Einzelmaschinen oder Gruppen erfassen und den gesammelten Leistungsdaten zuordnen.

  • Ausführungen für den Anschluss von 8, 16, 24 oder 32 Maschinen
  • 2 Signaleingänge pro Maschine
  • logische Verknüpfung der Eingänge
  • 1 Signalausgang zur Maschine zum Blockieren der Maschine z. B. bei fehlender Störgrundeingabe (parametrisierbar)
  • Ethernet-Anschluss oder optional W-LAN
  • integriertes Netzteil
  • Lieferung im robusten, abschliessbaren Schaltschrankgehäuse

pdf SK IK - COUNTADAPTOR - DE (165 KB)
